本适用新型涉及自力式调理阀手艺领域，详细为一种自力式调理阀。
配景手艺：
随着社会经济的快速生长，自力式调理阀是一种普遍应用于化工、能源、冶金等行业，对管道中的液体、气体等介质的压力、温度、压差等举行调理的阀门，这种产品和通例的调理阀差别，通例的调理阀需要提供气动或电动的动力源，来驱动阀门的执行机构行动，而自力式调理阀，可以依赖管道中被控制的介质，作为动力源，实现调理功效。
可是，现有的自力式调理阀品种类过多，结构过于重大，未便于客户选用和维护，产品调理精度低，产品走漏量无法准确控制 ；因此，不知足现有的需求，对此我们提出了一种自力式调理阀。
手艺实现要素：
本适用新型的目的在于提供一种自力式调理阀，以解决上述配景手艺中提出的现有的自力式调理阀品种类过多，结构过于重大，未便于客户选用和维护，产品调理精度低，产品走漏量无法准确控制等问题。
为实现上述目的，本适用新型提供如下手艺计划：一种自力式调理阀，包括调理阀，所述调理阀的内部设置有介质通道，所述调理阀的上端装置有调理阀阀盖，所述调理阀阀盖的内部装置有连杆，所述连杆的一端装置有阀芯，所述阀芯的外侧设置有节约窗口，所述连杆的外侧装置有密封圈，所述密封圈与连杆的中心设置有防磨垫，所述密封圈的外侧装置有密封圈安排架，所述密封圈安排架的外侧装置有支架，所述调理阀阀盖的内部装置有曲柄，所述曲柄的一端装置有毗连销，所述调理阀阀盖的上方装置有动力执行机构，所述动力执行机构的一侧装置有稳压阀，所述动力执行机构的另一侧装置有定位器，所述定位器的另一侧装置有plc终端，所述plc终端的下方装置有压力变送器。
优选的，所述支架的一端与调理阀的内部完全贴合，所述支架与调理阀通过焊接牢靠。
优选的，所述密封圈的外侧与密封圈安排架的内侧完全贴合，所述密封圈与密封圈安排架通过胶粘剂牢靠。
优选的，所述调理阀阀盖的两头均装置有螺钉，所述调理阀阀盖与调理阀通过螺钉毗连。
优选的，所述动力执行机构的内部装置有流量板，所述流量板的外貌设置有刻度表。
优选的，所述阀芯的一端与连杆的一端完全贴合，所述阀芯与连杆通过焊接牢靠。
与现有手艺相比，本适用新型的有益效果是：
1、本适用新型通过接纳磷七精度的具有等百分比或线性特征的调理阀，取代通例的自力式的快开特征的阀芯实现准确调理，接纳一个“稳压阀、定位器、plc终端和变送器”的检测和控制模式取代了古板自力式调理阀接纳“引压管、气动薄膜执行机构”的检测和控制模式实现数字化控制提高检测精度和调理精度 ；
2、本适用新型通过凭证调理工具的差别，如液体、蒸汽、压力、温度、流量等，只需要对压力变送器举行替换，极大的镌汰了阀门的种类，利便客户凭证现实使用举行快速选型，利便对装置举行维护，镌汰使用本钱。
附图说明

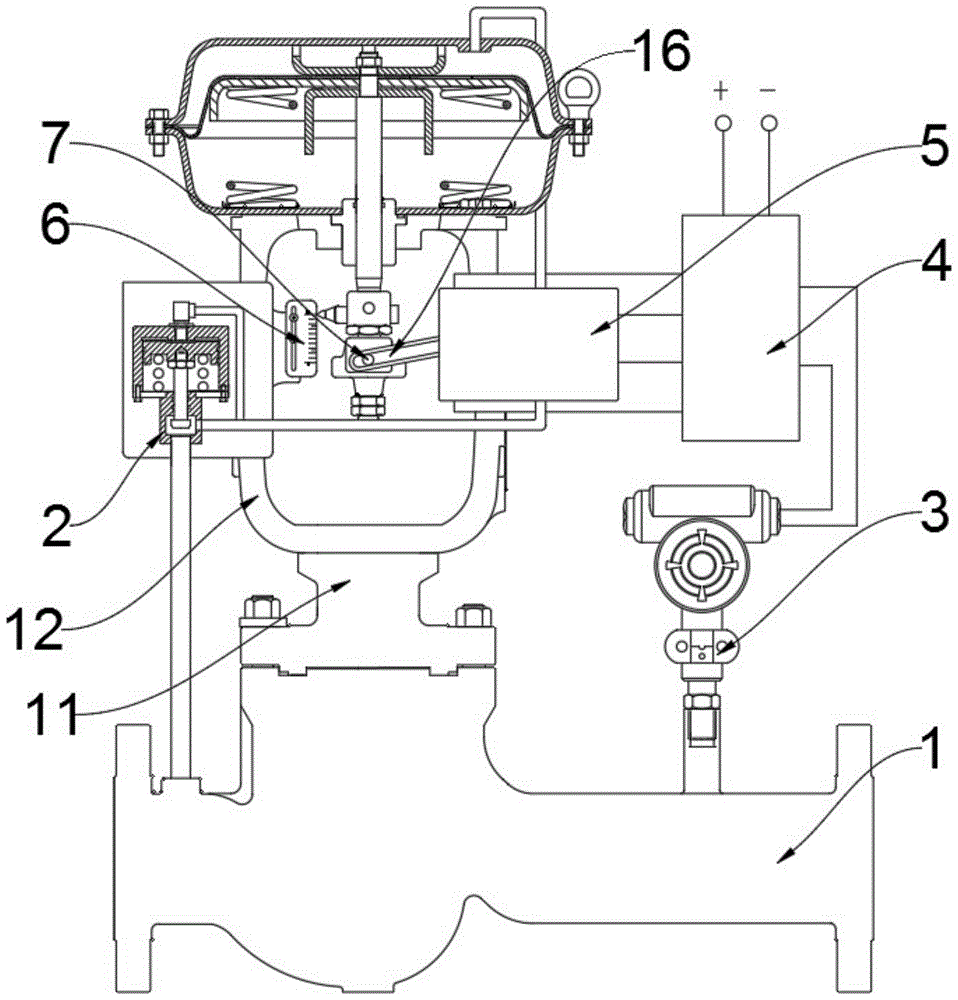

图1为本适用新型整体的结构示意图 ；
图2为本适用新型整体的剖视图 ；
图3为本适用新型调理阀的局部结构剖视图。
图中：1、调理阀 ；2、稳压阀 ；3、压力变送器 ；4、plc终端 ；5、定位器 ；6、流量板 ；7、毗连销 ；8、连杆 ；9、阀芯 ；10、介质通道 ；11、调理阀阀盖 ；12、动力执行机构 ；13、节约窗口 ；14、防磨垫 ；15、螺钉 ；16、曲柄 ；17、支架 ；18、密封圈安排架 ；19、密封圈。
详细实验方法
下面将团结本适用新型实验例中的附图，对本适用新型实验例中的手艺计划举行清晰、完整地形貌，显然，所形貌的实验例仅仅是本适用新型一部分实验例，而不是所有的实验例。
请参阅图1至图3，本适用新型提供的一种实验例：一种自力式调理阀，包括调理阀1，调理阀1的内部设置有介质通道10，调理阀1的上端装置有调理阀阀盖11，调理阀阀盖11的内部装置有连杆8，连杆8的一端装置有阀芯9，阀芯9的外侧设置有节约窗口13，可以控制装置的液体流量，连杆8的外侧装置有密封圈19，安排液体外泄，包管装置的使用清静，密封圈19与连杆8的中心设置有防磨垫14，密封圈19的外侧装置有密封圈安排架18，密封圈安排架18的外侧装置有支架17，调理阀阀盖11的内部装置有曲柄16，曲柄16的一端装置有毗连销7，调理阀阀盖11的上方装置有动力执行机构12，动力执行机构12的一侧装置有稳压阀2，动力执行机构12的另一侧装置有定位器5，定位器5的另一侧装置有plc终端4，实现准确控制，plc终端4的下方装置有压力变送器3。
进一步，支架17的一端与调理阀1的内部完全贴合，支架17与调理阀1通过焊接牢靠，焊接增强了支架17和调理阀1的毗连性能和稳固性能，使得支架17具有一定的支持强度。
进一步，密封圈19的外侧与密封圈安排架18的内侧完全贴合，密封圈19与密封圈安排架18通过胶粘剂牢靠，胶粘剂使用利便，毗连性能强度。
进一步，调理阀阀盖11的两头均装置有螺钉15，调理阀阀盖11与调理阀1通过螺钉15毗连，螺钉15利便部件之间的装置和拆卸，结构简朴使用利便。
进一步，动力执行机构12的内部装置有流量板6，流量板6的外貌设置有刻度表，事情职员可以通过流量板6的示数直观的相识装置的事情状态。
进一步，阀芯9的一端与连杆8的一端完全贴合，阀芯9与连杆8通过焊接牢靠，焊接增强了阀芯9和连杆8的毗连性能和稳固性能，具有很好的机械强度。
事情原理：使用时，接通装置电源，在调理阀1的入口处设置一条12mm管道，将调理阀1入口处的气体介质，引入位于调理阀1上方的稳压阀2中，通过稳压阀2，将稳压阀2出口的压力调解到0.4mp，然后再将该介质引入定位器5，通过定位器5后的介质进入装置的动力执行机构12中，然后进入调理阀1的出口的压力变送器3内(当调理温度时，压力变送器3作为位温度变送器使用 ；当调理流量时，压力变送器3作为位流量变送器)，随后压力变送器3丈量调理阀1阀后的被测参数(压力、温度或流量等)，将测试效果反响给plc终端4，然后通过plc终端4的内部盘算，使得定位器5、压力变送器3和plc终端4三者之间形成闭环控制，从而实现对调治阀1的准确控制。
关于本事域手艺职员而言，显然本适用新型不限于上述树模性实验例的细节，并且在不背离本适用新型的精神或基本特征的情形下，能够以其他的详细形式实现本适用新型。因此，无论从哪一点来看，均应将实验例看作是树模性的，并且是非限制性的，本适用新型的规模由所附权力要求而不是上述说明限制，因此旨在将落在权力要求的等同要件的寄义和规模内的所有转变席卷在本适用新型内。不应将权力要求中的任何附图标记视为限制所涉及的权力要求。
手艺特征：
1.一种自力式调理阀，包括调理阀(1)，其特征在于：所述调理阀(1)的内部设置有介质通道(10)，所述调理阀(1)的上端装置有调理阀阀盖(11)，所述调理阀阀盖(11)的内部装置有连杆(8)，所述连杆(8)的一端装置有阀芯(9)，所述阀芯(9)的外侧设置有节约窗口(13)，所述连杆(8)的外侧装置有密封圈(19)，所述密封圈(19)与连杆(8)的中心设置有防磨垫(14)，所述密封圈(19)的外侧装置有密封圈安排架(18)，所述密封圈安排架(18)的外侧装置有支架(17)，所述调理阀阀盖(11)的内部装置有曲柄(16)，所述曲柄(16)的一端装置有毗连销(7)，所述调理阀阀盖(11)的上方装置有动力执行机构(12)，所述动力执行机构(12)的一侧装置有稳压阀(2)，所述动力执行机构(12)的另一侧装置有定位器(5)，所述定位器(5)的另一侧装置有plc终端(4)，所述plc终端(4)的下方装置有压力变送器(3)。
2.凭证权力要求1所述的一种自力式调理阀，其特征在于：所述支架(17)的一端与调理阀(1)的内部完全贴合，所述支架(17)与调理阀(1)通过焊接牢靠。
3.凭证权力要求1所述的一种自力式调理阀，其特征在于：所述密封圈(19)的外侧与密封圈安排架(18)的内侧完全贴合，所述密封圈(19)与密封圈安排架(18)通过胶粘剂牢靠。
4.凭证权力要求1所述的一种自力式调理阀，其特征在于：所述调理阀阀盖(11)的两头均装置有螺钉(15)，所述调理阀阀盖(11)与调理阀(1)通过螺钉(15)毗连。
5.凭证权力要求1所述的一种自力式调理阀，其特征在于：所述动力执行机构(12)的内部装置有流量板(6)，所述流量板(6)的外貌设置有刻度表。
6.凭证权力要求1所述的一种自力式调理阀，其特征在于：所述阀芯(9)的一端与连杆(8)的一端完全贴合，所述阀芯(9)与连杆(8)通过焊接牢靠。
手艺总结
本适用新型果真了一种自力式调理阀，包括调理阀，所述调理阀的内部设置有介质通道，所述调理阀的上端装置有调理阀阀盖，所述调理阀阀盖的内部装置有连杆，所述连杆的一端装置有阀芯，所述阀芯的外侧设置有节约窗口，所述连杆的外侧装置有密封圈，所述密封圈与连杆的中心设置有防磨垫，所述密封圈的外侧装置有密封圈安排架，所述密封圈安排架的外侧装置有支架，所述调理阀阀盖的内部装置有曲柄，所述曲柄的一端装置有毗连销，所述调理阀阀盖的上方装置有动力执行机构。本适用新型通过装置有稳压器、PLC终端和压力变送器可以实现准确调理，调理精度高，极大地镌汰了阀门的种类，利便客户选型和维护。
